Kälte-Schaltplan-Trainer

Ein Schaltplan-Editor mit Simulation, gebaut für die Ausbildung im Kälteanlagenbau: Steuerstromkreis zeichnen, Simulation starten, Strom sehen – und mit dem virtuellen Multimeter Fehler suchen, die der Ausbilder vorher eingebaut hat. Reines HTML/JS, kein Server, läuft im Browser.

Demo öffnen → Warum ich das gebaut habe Demo öffnet in neuem Tab · Desktop empfohlen

Symbole60+ nach DIN EN 60617

SimulationHaupt- + Steuerstromkreis

ReglerELREHA · CAREL · Danfoss

Technik1 HTML-Datei, 0 Server

Steuerstromkreis einer Pump-down-Steuerung in der Simulation: rot leuchtende Leitungen zeigen den Stromfluss über HD-Wächter, Motorschutz, Thermostat und ND-Wächter zu Magnetventil und Verdichterschütz — Pump-down-Steuerung in der Simulation: rot = Außenleiter-Potential, blau = Neutralleiter. Rechts das Anlagen-Panel mit Saug- und Verflüssigungsdruck.

Was der Trainer kann.

Kein Zeichenprogramm, sondern ein Übungsgerät: Alles, was im Plan steht, verhält sich in der Simulation so, wie es sich an der Anlage verhalten würde.

01 · Editor

Zeichnen wie auf Papier

Symbole aus der Palette ins Raster, Leitungen mit der Taste L, Strompfade 1–8 pro Blatt, Blattverweise wie im echten Stromlaufplan. Haupt- und Steuerstromkreis liegen auf getrennten Blättern.

02 · Simulation

Strom sichtbar machen

Schalter, Thermostat, Druckwächter anklicken – Spulen ziehen an, Kontakte folgen, Verdichter läuft. Dazu eine kleine Anlagenphysik: Saugdruck, Verflüssigungsdruck, Raumtemperatur reagieren mit.

03 · Fehlersuche

Multimeter statt Raten

Der Ausbilder baut Fehler ein (Leitungsbruch, defekte Spule, ausgelöste Sicherung). Der Azubi misst mit dem virtuellen Multimeter Spannung, Durchgang oder mA und meldet die Fehlerstelle – mit Punktestand.

04 · Regler

Echte Kühlstellenregler

ELREHA TKP/TKC und EVP 3167, CAREL ir33+ und MPXPRO, Danfoss AK-CC 550, EKC 315A, EVD Evolution: als Blöcke mit Klemmen, Relais, Display und Parameterliste mit Klartext-Erklärung.

Aus der App.

Screenshots aus den mitgelieferten Beispielschaltungen. Klick öffnet das Bild in voller Größe.

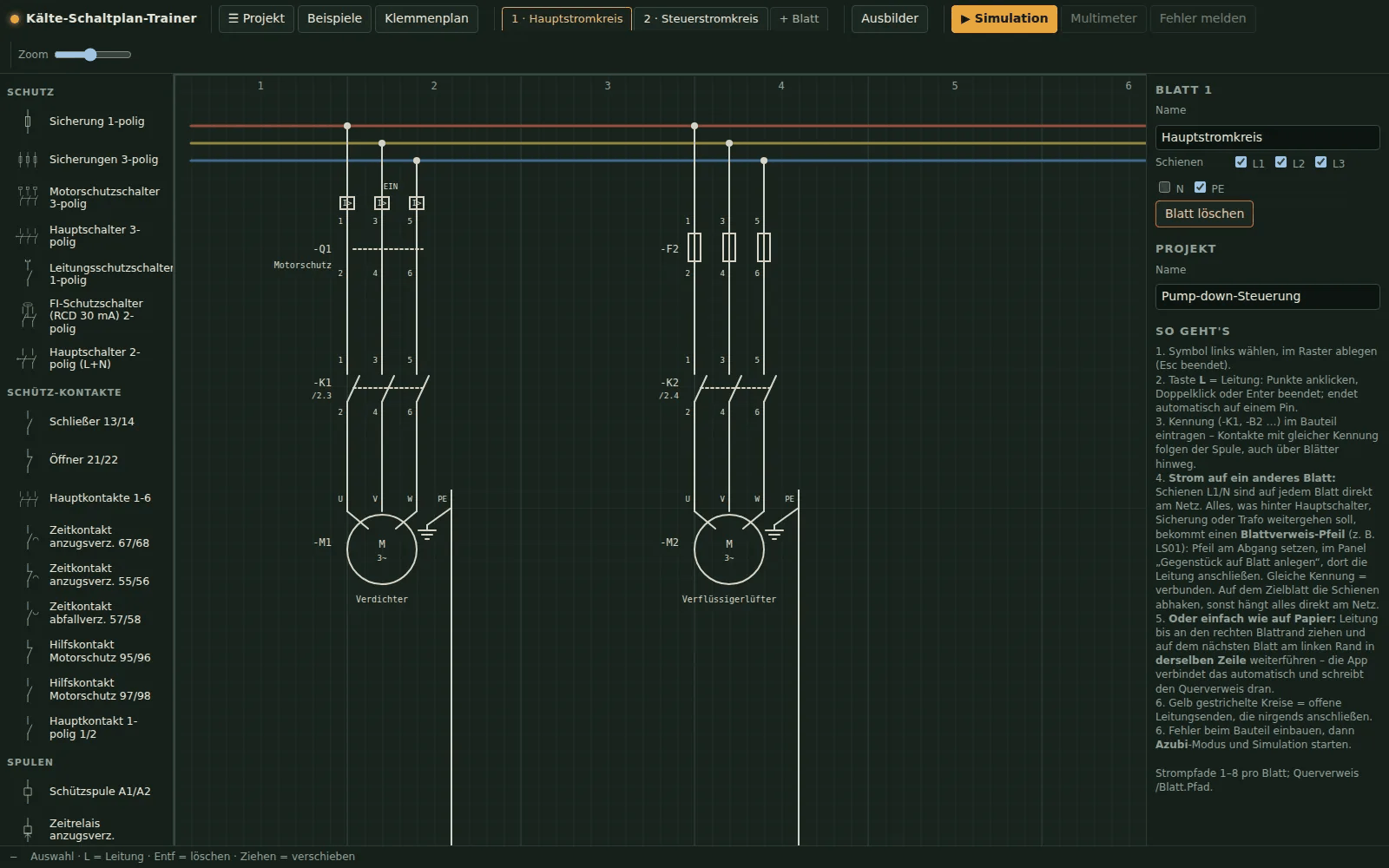

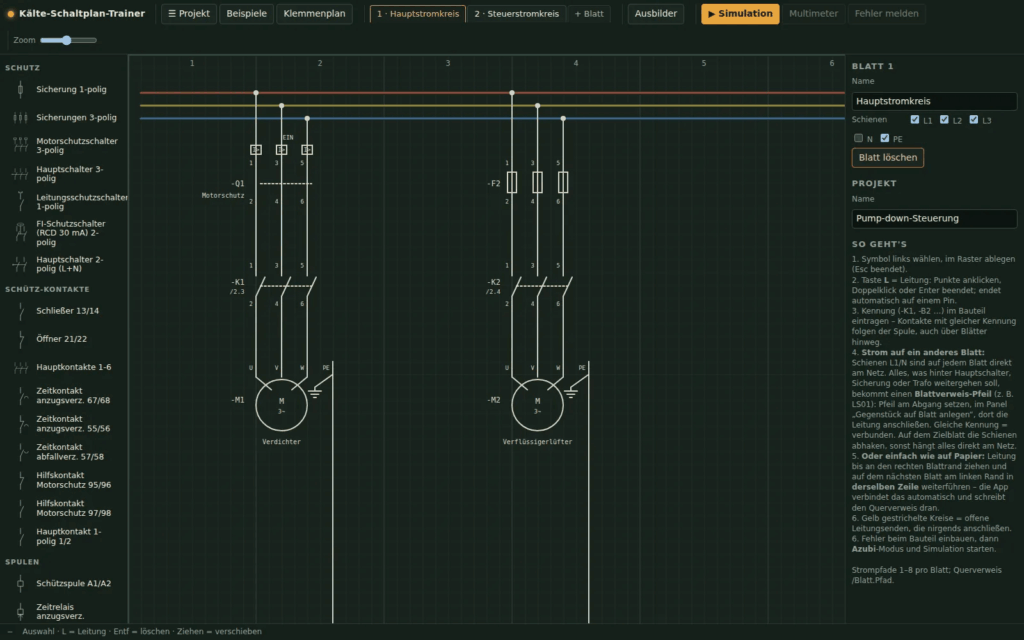

Kälte-Schaltplan-Trainer: Editor mit Symbolpalette links, Hauptstromkreis mit Motorschutzschalter, Schütz und Verdichter — Editor: Palette links, Blatt in der Mitte, Eigenschaften und Anleitung rechts.

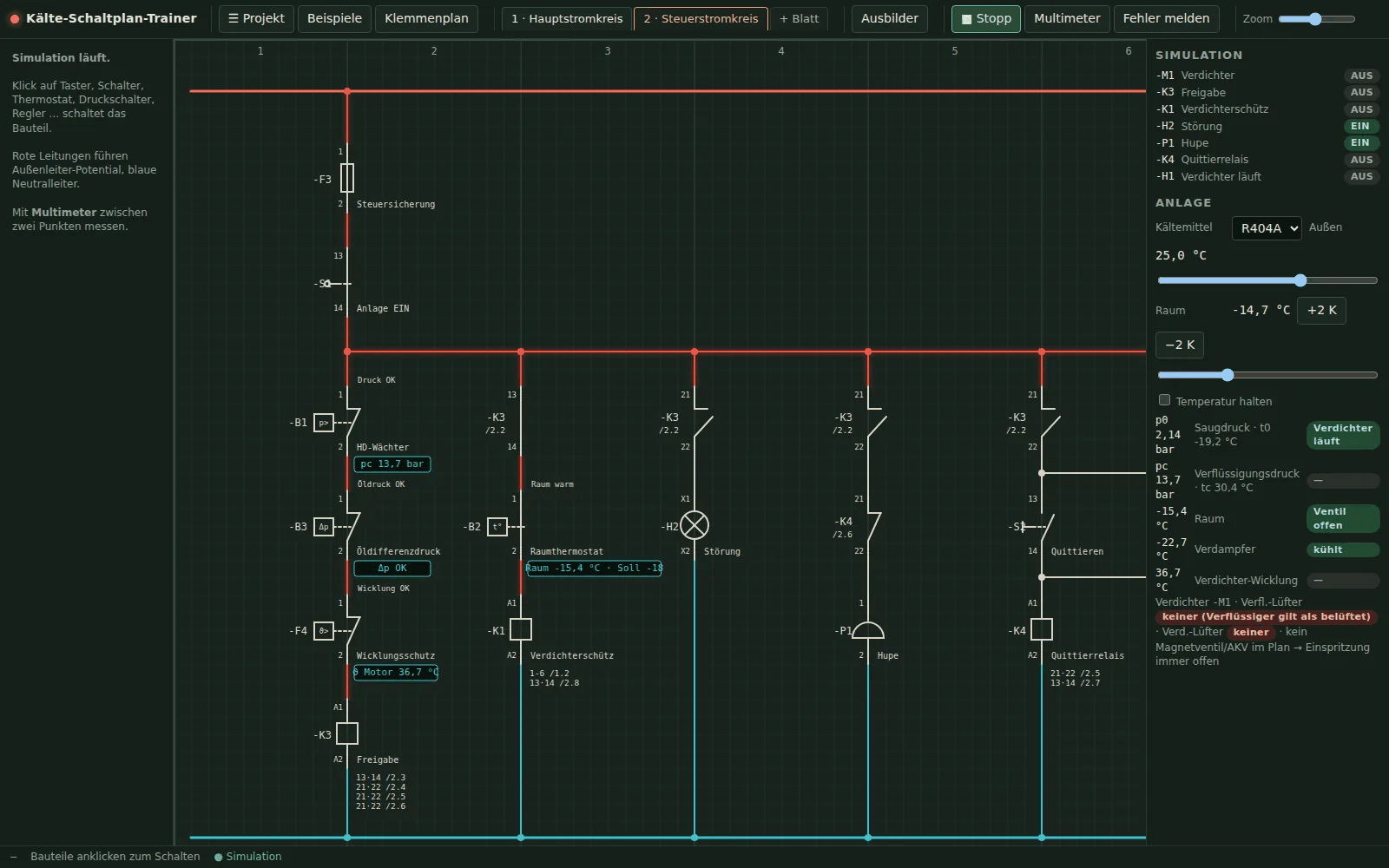

Sicherheitskette aus HD-Wächter, Öldifferenzdruck und Wicklungsschutz mit Störleuchte, Hupe und Quittiertaster – HD-Störung ausgelöst — Sicherheitskette + Störmeldung: HD-Störung ausgelöst, Hupe und Störleuchte an, Quittierung mit Selbsthaltung.

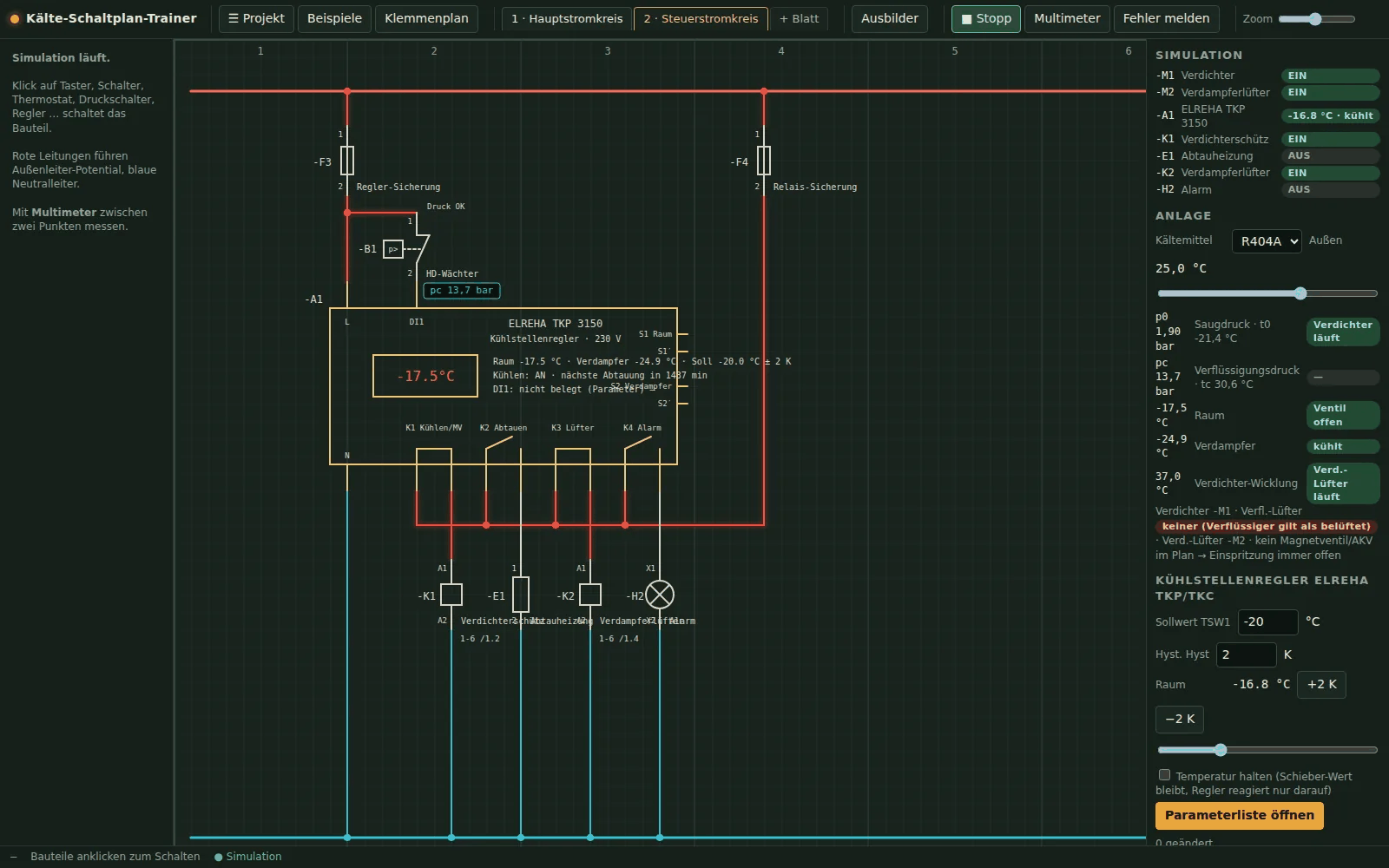

Kühlstellenregler ELREHA TKP 3150 als Block im Schaltplan mit Display, Relaisausgängen für Verdichter, Abtauung, Lüfter und Alarm — Kühlstellenregler als Block: Sicherheitskette am Digitaleingang, Relais schalten Schütz, Abtauheizung, Lüfter, Alarm.

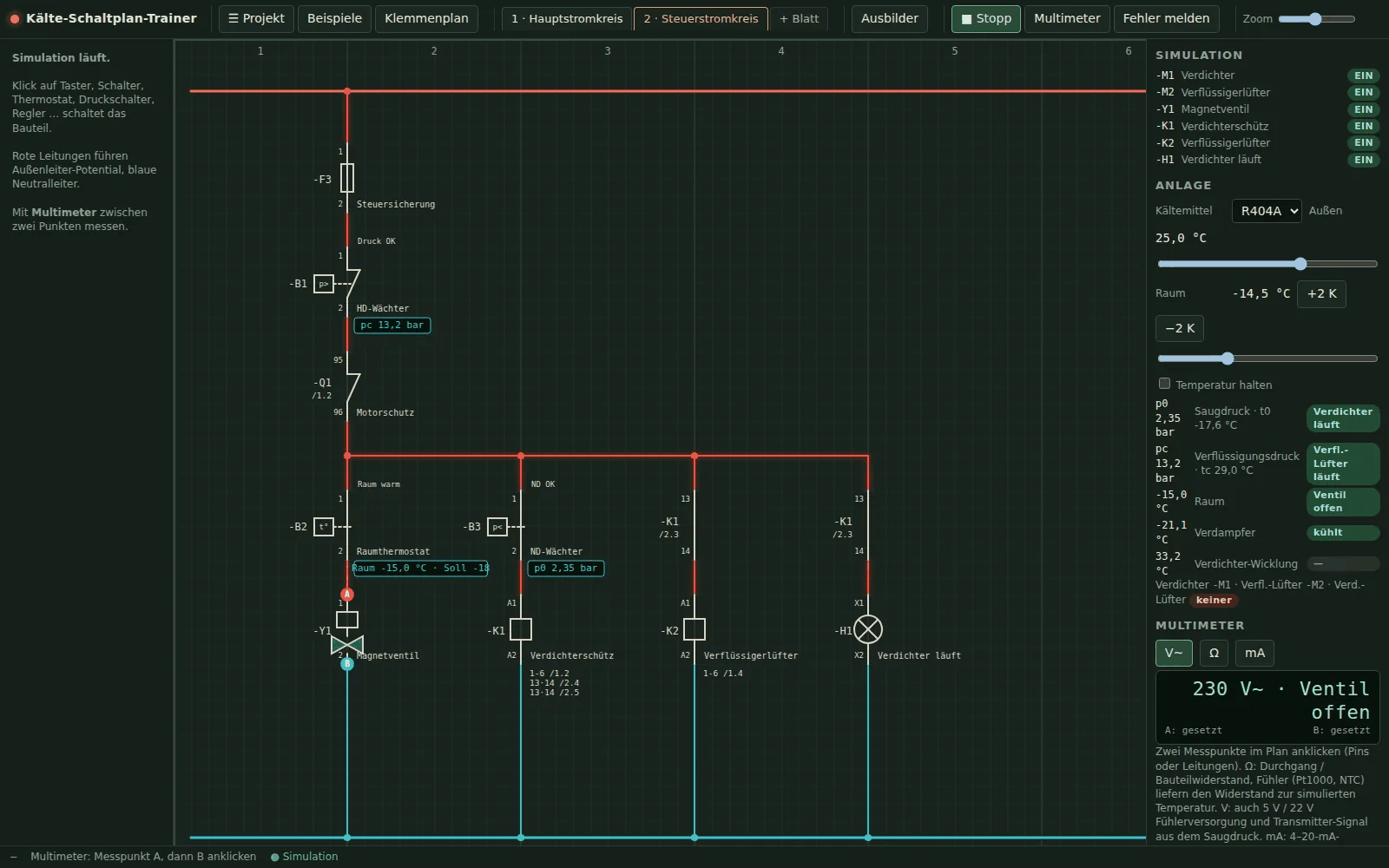

Virtuelles Multimeter im Schaltplan-Trainer: zwei Messspitzen am Magnetventil, Anzeige 230 V~ im rechten Panel — Multimeter: Messspitze A und B setzen, 230 V~ am Magnetventil – Ventil offen.

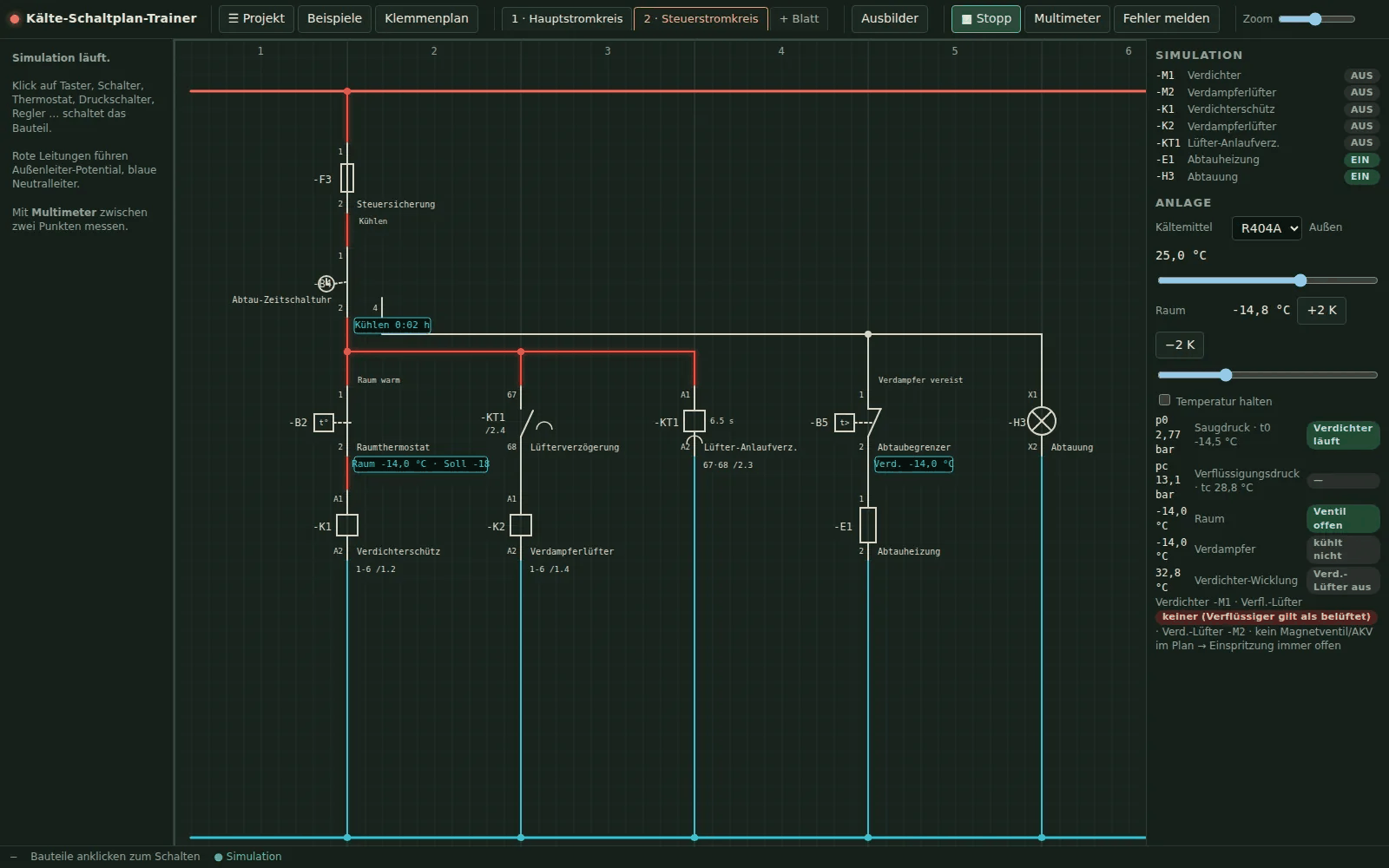

Abtausteuerung: Zeitschaltuhr schaltet auf Abtauen, Abtauheizung mit Abtaubegrenzer und Verdampferlüfter mit Anlaufverzögerung — Abtausteuerung: Zeitschaltuhr, Abtauheizung mit Abtaubegrenzer, Lüfter mit Anlaufverzögerung.

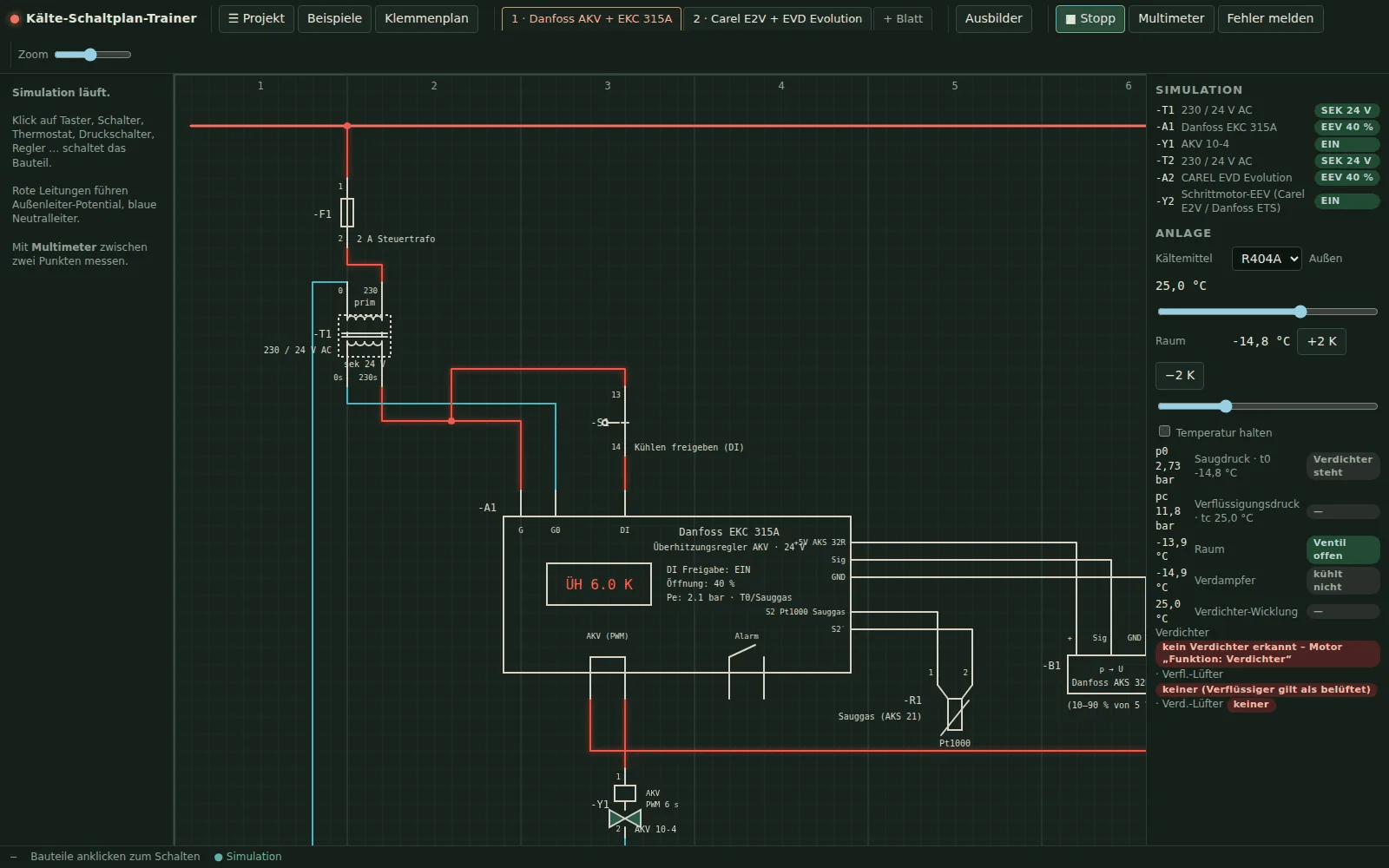

Überhitzungsregler Danfoss EKC 315A mit 24-V-Steuertrafo, AKV-Ventil, Drucktransmitter und Pt1000-Fühler — Elektronische Einspritzung: Steuertrafo 230/24 V, EKC 315A, AKV-Ventil, Drucktransmitter, Pt1000.

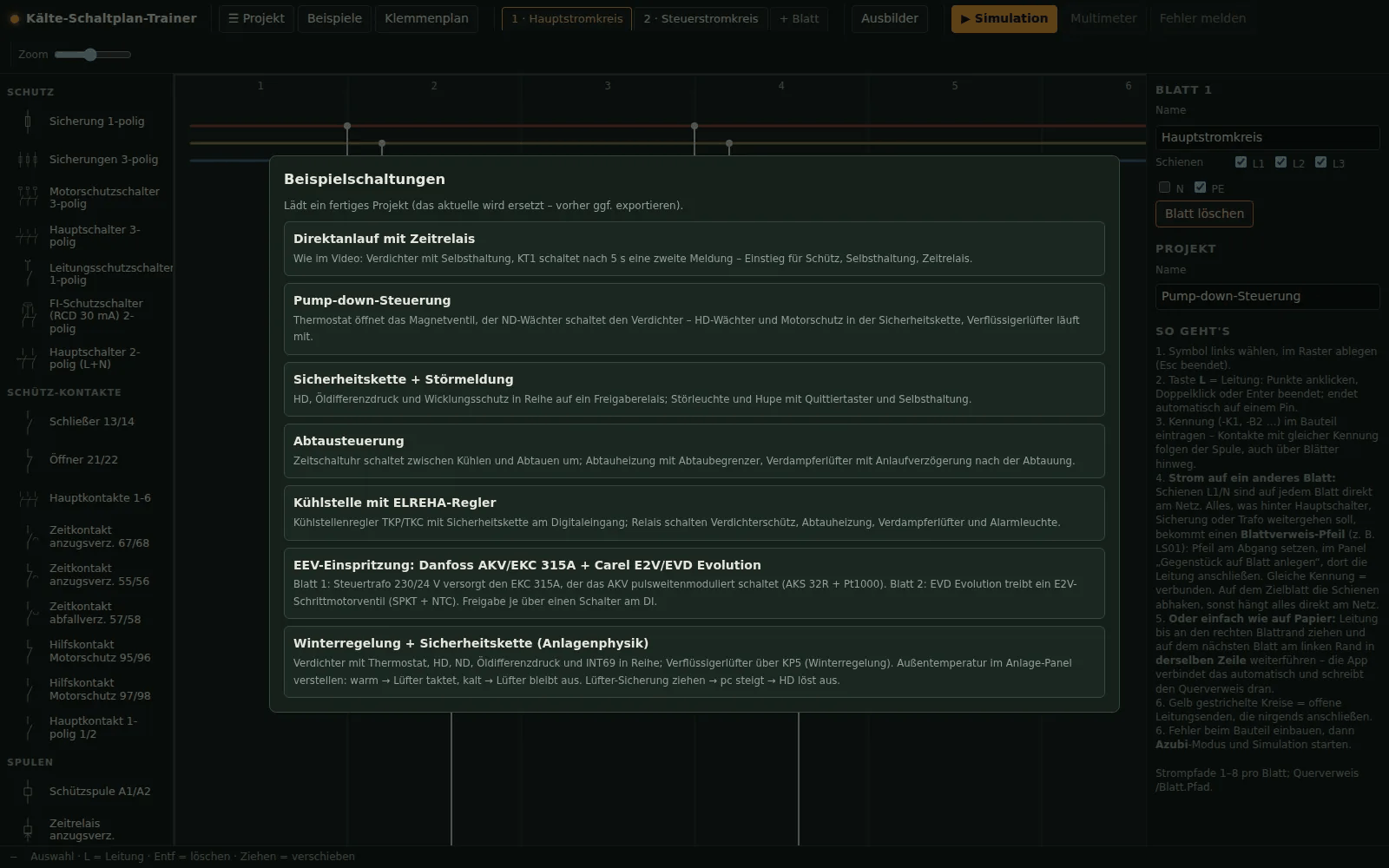

Auswahl der mitgelieferten Beispielschaltungen: Direktanlauf, Pump-down, Sicherheitskette, Abtausteuerung, Kühlstellenregler, EEV-Einspritzung, Winterregelung — Sieben Beispielschaltungen zum Laden – vom Direktanlauf bis zur Winterregelung.

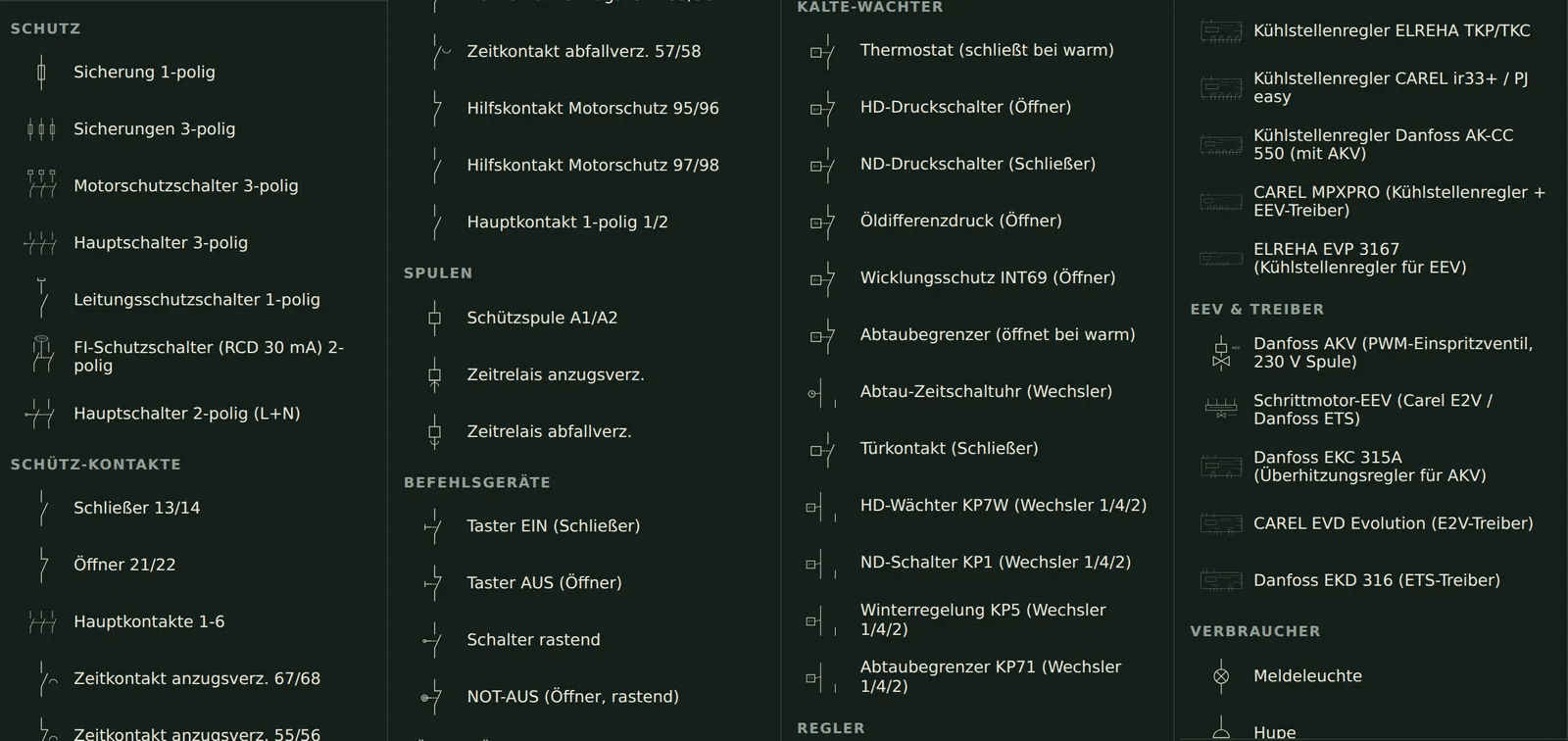

Symbolbibliothek mit Schutzgeräten, Schützkontakten, Spulen, Befehlsgeräten, Kälte-Wächtern, Reglern, EEV-Treibern und Verbrauchern — Symbolbibliothek: Schutz, Kontakte, Spulen, Befehlsgeräte, Kälte-Wächter (KP-Reihe), Regler, EEV, Verbraucher, Sensorik.

Unter der Haube

Eine Datei.
Kein Backend.

Der ganze Trainer ist eine einzige HTML-Datei mit eingebettetem JavaScript und SVG. Kein Login, kein Server, keine Datenbank – der Stand liegt im Browser des Nutzers (localStorage) und lässt sich als JSON exportieren und importieren.

Gebaut habe ich ihn abends mit Claude als Sparringspartner: Ich habe die Fachlogik vorgegeben (welche Kontakte wie schalten, wie ein ND-Wächter im Pump-down reagiert, welche Klemmen ein EVP 3167 hat), die Umsetzung entstand im Dialog.

RASTER
20-px-Raster, 8 Strompfade je BlattBauteile und Leitungen snappen auf das Raster; Querverweise /Blatt.Pfad wie im gedruckten Plan.
SOLVER
Netzlisten-Solver für PotentialeNach jeder Änderung werden Knoten zusammengefasst und Potentiale (L, N, PE, Kleinspannung) durchgerechnet – daraus folgt, welche Spule anzieht und welcher Kontakt schaltet.
ZEIT
Zeitrelais, Mindeststillstand, AbtauzyklenZeitraffer 1 Minute = 1 Sekunde, damit Abtauung und Lüfterverzögerung in einer Unterrichtsstunde passen.
PHYSIK
Vereinfachte AnlagenphysikKältemittel R404A/R134a u. a., Außentemperatur per Schieber, daraus Saug- und Verflüssigungsdruck – Druckwächter reagieren real.
ROLLEN
Ausbilder- und Azubi-ModusAusbilder bearbeitet und versteckt Fehler, Azubi bedient, misst und meldet – mit Zähler für gefundene und falsch gemeldete Stellen.

Stand & Nächstes.

Läuft bei uns in der Ausbildung. Was noch kommt, steht hier – in der Reihenfolge, in der ich es angehe.

FERTIG
Editor, Simulation, Multimeter, Fehler-Modus, Klemmenplan-ExportSieben Beispielschaltungen, Regler von ELREHA, CAREL und Danfoss, EEV-Treiber.
OFFEN
Öffentliche DemoDer Trainer läuft aktuell als privates Artefakt. Eine frei zugängliche Version ohne Login ist in Vorbereitung.
OFFEN
Aufgabenpakete für die AusbildungVorbereitete Fehlerbilder mit Lösungsweg, sortiert nach Lehrjahr.
IDEE
Druck-/PDF-Export des StromlaufplansDamit der Azubi seinen Plan ausdrucken und ins Berichtsheft legen kann.
